Conectar Batería a mesa de mezclas

cesarcoo
por el 21/03/2018
Buenas, estoy mirando como conectar la batería a una mesa y a dos altavoces activos, la batería es una Yamaha dtxpress IV, por mas que miro no lo tengo claro, me sale para conectarla a pc, grabar pistas... y lo que veo de conectarlo no encuentro que cables tengo que usar o en que entradas, la duda que tengo es, si se conectan dos cables del módulo de la batería a la mesa, ¿que entradas uso de la mesa? ¿Que tipo de cables? ¿Jack-XLR o Jack-Jack? Y la salida a los altavoces creo que son las dos salidas de la parte de atrás, una a cada altavoz o me equivoco? si es así entonces realmente solo se pueden conectar dos altavoces, ¿o se pueden conectar más? Siento tantas preguntas pero estoy hecho un lío, Si me pudieran explicar la mejor forma de conectarlo todo lo agradecería.

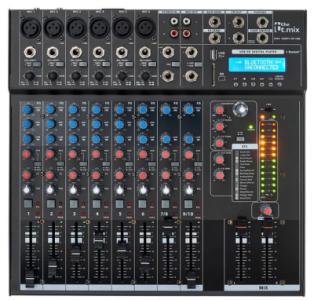

Mesa Mezclas.jpg

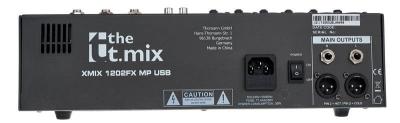

Mesa Mezclas 2.jpg


Archivos adjuntos ( para descargar)
Mesa Mezclas.jpg
Mesa Mezclas 2.jpg
Subir
OFERTAS Ver todas
  • Millenium MPS-850 E-Drum Set
    598 €
    Ver oferta
  • Remo PP-1472-PS Pinstripe Clear
    92 €
    Ver oferta
  • Millenium MDT4 Drum Throne Round
    44 €
    Ver oferta
Calimocho
por el 21/03/2018
Vale segun veo y entiendo que quieres hacer tendrias que conectar el modulo a la mesa de mezclas y la mesa a los altavoces para lo cual te hace falta:
Te hacen falta dos cables jack mono a jack mono conectas donde pone output R un cable y otro al que pone L y el otro extremo a las entradas de la mesa mejor el canal estereo . Cada cable en su agujero correspondiente.

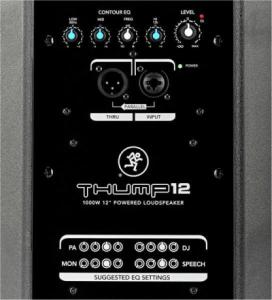

Una vez tengas el modulo y la mesa conectada solo te hace falta pinchar los altavoces para eso tendrias que utilizar cables jack a jack como los anteriores . Conectas los jacks a las salidas de la mesa y luego cada cable a un altavoz ,en la entrada que pone input . En la que pone thru no se conecta nada.
Subir
ignotus
por el 21/03/2018
Calimocho escribió:
el modulo de la dtx no tiene salida especifica de auido por decirlo de alguna manera con lo cual tendras que utilizar la salida de auriculares para tal hecho.

Sí que tiene salidas de audio aparte de los auriculares: donde pone "R-output-L/mono". Los dos para estéreo o "L" para salida mono.
Un cable jack mono de cada salida (o sea, 2) a donde pone "stereo in" en la mesa. Luego, para los altavoces, otro par de jacks mono de las salidas en la parte de atrás de la mesa "main outputs", cada cable a su altavoz. No hacen falta cables especiales.
Subir
Calimocho
por el 21/03/2018
ignotus escribió:
Sí que tiene salidas de audio aparte de los auriculares: donde pone "R-output-L/mono". Los dos para estéreo o "L" para salida mono.
Un cable jack mono de cada salida (o sea, 2) a donde pone "stereo in" en la mesa. Luego, para los altavoces, otro par de jacks mono de las salidas en la parte de atrás de la mesa "main outputs", cada cable a su altavoz. No hacen falta cables especiales.

Cierto no me fije bien edito el otro mensaje para no crear confusion. Gracias ignotus
