Ocultar cableado dentro del rack batería electrónica

Muy buenas chicos/as.

Hace tiempo que me viene rondando en la cabeza la idea de modificar mi batería electrónica (roland t6kx), para ocultar todo el cableado en el interior de los tubos del rack, tanto por tema estético, como por comodidad a la hora del transporte. Deciros, para aquellos interesados, que aunque el trabajo es un poco laborioso y requiere un poco de maña, el resultado merece la pena.

Os voy detallando el proceso:

Herramientas y material necesario:

- Taladro eléctrico
- Brocas para metal de distintos diámetros (yo usé de 8 y 9)
- Corona para metal de diámetro 25 mm
- Pasatubos de goma (posteriormente os pondré enlaces para comprarlos)
- Cinta aislante
- Jacks estéreo de 6,3 para conectar al módulo (las unidades depende de cada caso)
- Un par de metros de cable estéreo apantallado (para prolongar aquellos cables que se quedan cortos)
- Soldador eléctrico
- Estaño
- Alambre (para usar como guía)
- Lima para metal
- Tijeras
- Pinzas
- Rotulador
- Nivel
- Llaves para desmontar las uniones del rack (el tipo depende de cada caso)
- Polímetro
- Bridas de plástico
- Velcros
- Linterna

Creo que no se me pasa nada. Os iré colgando fotos y explicación del proceso.

Palomitas en mano y muchas ganas de ver el progreso de este hilo.

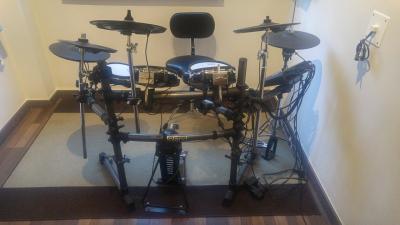

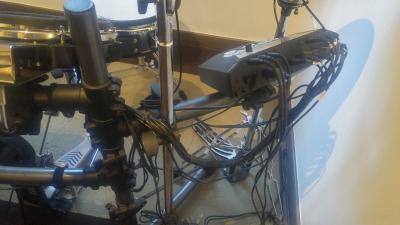

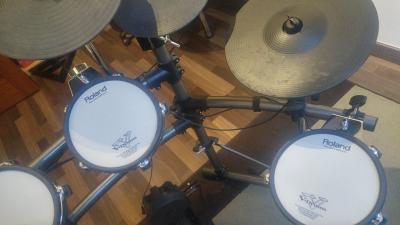

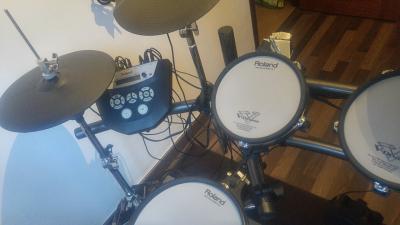

Empezamos con el estado inicial. La clásica maraña de cables:

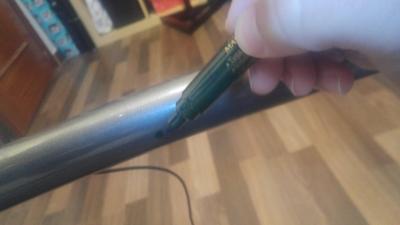

Lo primero, sería antes de desmontar todo, pensar cuáles son los mejores puntos del rack para realizar los taladros del cableado. Para ello vamos viendo elemento por elemento, y trazamos el punto exacto con un rotulador:



En este caso, el punto señalado corresponde al del pad de bombo. Lo he situado en el punto más cercano de la entrada hembra jack de dicho pad, para que el cable sea lo más corto posible. Es importante a la hora de meter los cables por el rack, dejar el cable un poco más largo (metido dentro del rack), por si por ejemplo después queremos mover el bombo un poco más lejos. En este sentido, decir que es preferible dejar los cables más largos (ya que podemos meter hacia dentro de los tubos el tramo sobrante), que dejarlos cortos (no nos daría posibilidad de alejar los pads de su posición inicial).

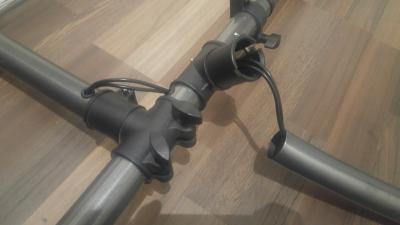

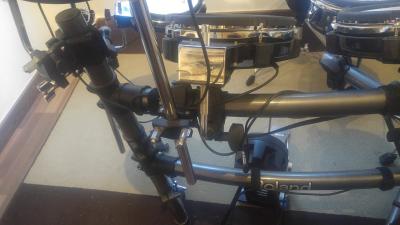

Otro aspecto importante a tener en cuenta, es pensar como hacemos la transición entre tubos horizontales y verticales. Si ambas piezas van a estar siempre fijas entre sí, no hay problema, y podemos meter el cableado por dentro. Sin embargo, si necesitan moverse entre sí, hay que tener en cuenta hacer la transición del cableado por fuera. En mi caso, serían los siguientes puntos:

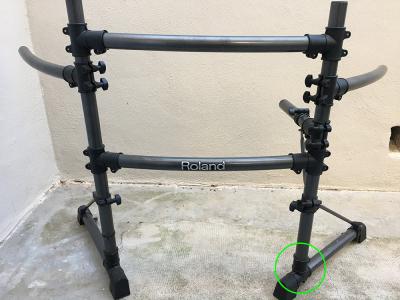

En el caso de los cables de la conexión MIDI y de la alimentación del módulo, que las saco por uno de los tubos horizontales de la base, si podría hacerse la transición vertical-horizontal por dentro de los tubos:



Una vez señalados todos los taladros a realizar, desmontamos todos los pads:

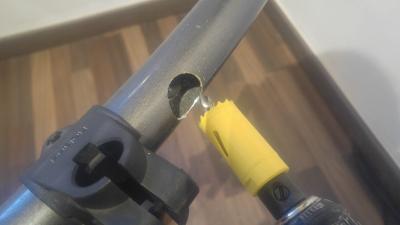

Antes de quitar el módulo, señalamos muy bien donde va la entrada del mazo de cables al rack, ya que el taladro mayor a realizar. Una vez trazado, realizamos el taladro utilizando una corona de metal de diámetro 25 mm (para mi caso concreto):

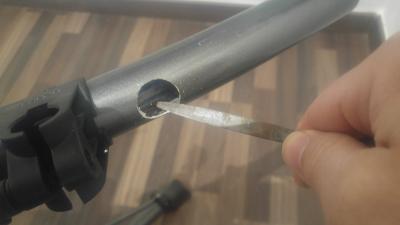

A continuación, limamos los bordes, y sacamos del interior la virutas sobrantes que podamos:

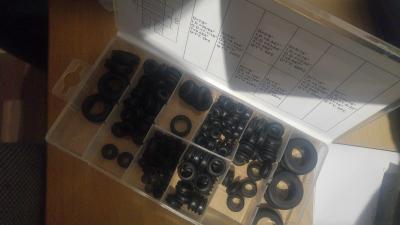

Ahora, colocamos el pasatubos de goma a la medida del taladro (yo los encontré en amazon, buscando "ojales de goma"):




En este punto, comento que para ir sacando los cables por dicho taladro, es mejor que la goma esté quitada para que sea más fácil la tarea. Una vez está todo el mazo de cables sacado por dicho taladro, colocamos la goma, y le soldamos los nuevos jacks que van conectados al módulo (más tarde lo veremos).

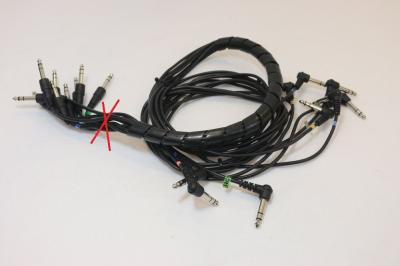

A continuación, quitamos todo el cableado y los cortamos en el extremo del jack que va conectado al módulo. Dicho extremo cortado de los cables, es el que vamos metiendo desde cada orificio individual, hasta llegar al taladro grande principal.

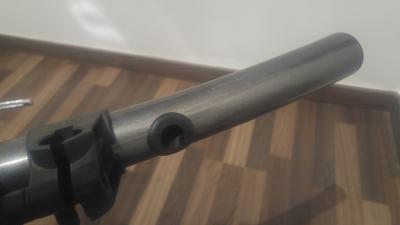

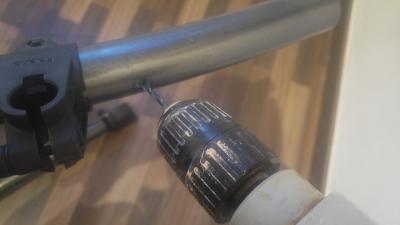

Ahora realizamos el resto de taladros, teniendo en cuenta el diámetro que hace falta en cada caso, dependiendo del número de cables que vaya en cada caso. Aconsejo no dejar demasiado justos los taladros, sobre todo cuando van varios cables por el mismo:

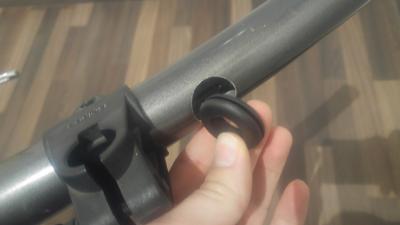

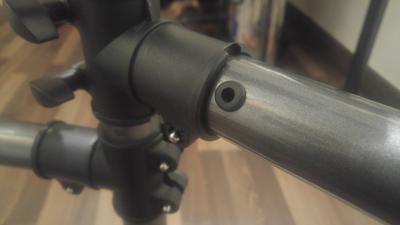

A continuación, colocamos los pasatubos de goma, en cada uno de los taladros:



Comencé metiendo los cables en el extremo más lejano (el brazo del ride y tom de suelo).





Como podéis observar, al principio, empecé a introducir el cableado sin desmontar el rack, pero enseguida tuve que tumbar el rack en el suelo y separar las piezas.

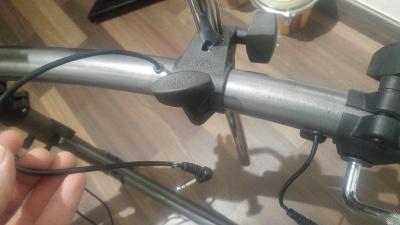

Para meter los cables por los orificios, y orientarlos hacia el sentido correcto, aconsejo hacer una curva en la punta del cable, para que al meterlo dentro del tubo, podamos dirigirlo.

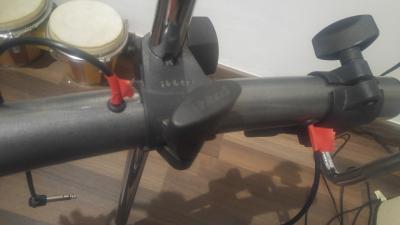

Una vez introducido el cable, dejando la longitud deseada fuera, aconsejo dejar marcado con cinta, para detectar si durante la manipulación se meten hacia dentro del rack sin darnos cuenta:

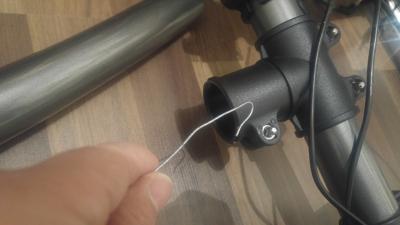

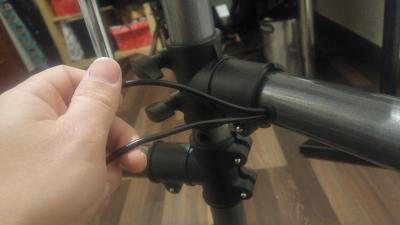

A continuación, y con la ayuda de un alambre a modo de gancho, voy pasando los cables de un tubo a otro:

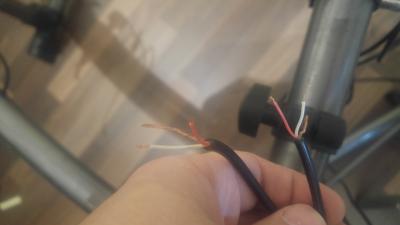

En este punto, comentar que un par de cables, al meterlos por dentro del rack, se me quedaron cortos, y no llegaban al taladro del módulo. Por ello, tuve suplementarles con trozos de cable que me habían sobrado de otros elementos:

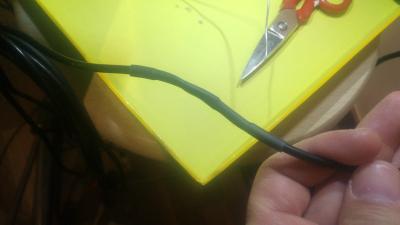

Para este caso, he usado aislante retráctil, y pistola de calor, para el recubrimiento de la soldadura.

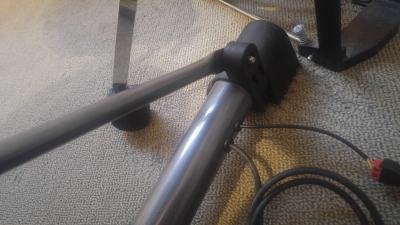

En la base del rack (la pata horizontal del lado del módulo), he sacado un par de conexiones (la de la alimentación del módulo, y la de la conexión MIDI):

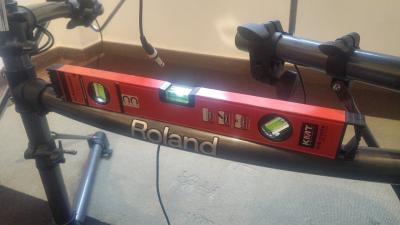

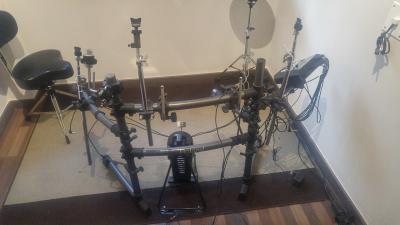

Una vez están todos los cables metidos y sacados por el taladro grande, procedemos a montar el rack de nuevo, usando un nivel, para los elementos horizontales:

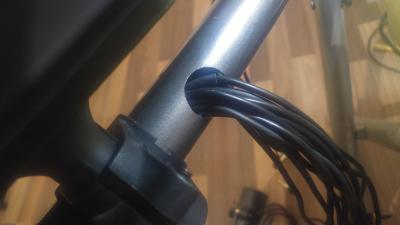

El punto de salida de todos los cables está ahora en bruto, y sin los nuevos conectores jacks colocados aún:

Joooooder pues te lo has currado men.

Muchas gracias Calimocho, jeje.

Seguimos. A continuación, colocamos el módulo, y vamos viendo si alguno de los cables hay que cortarlo aún más, para que al conectarlos al módulo, queden todos igualados.

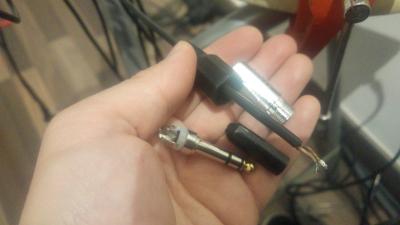

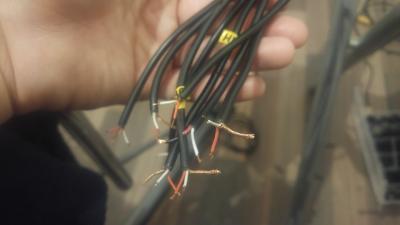

Ahora pelamos los cables (2 hilos + tierra), a la medida que requieran los conectores que hayamos comprado:

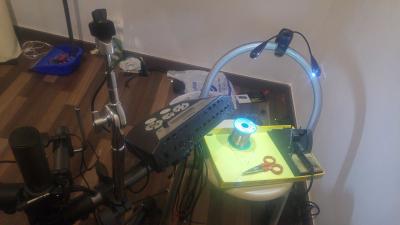

Ahora soldamos todos los conectores.

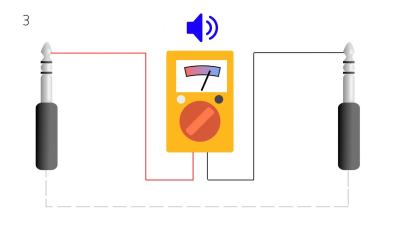

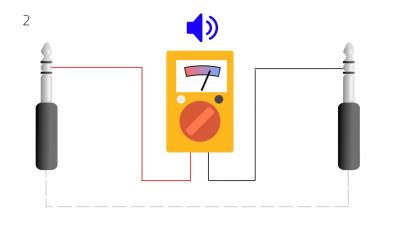

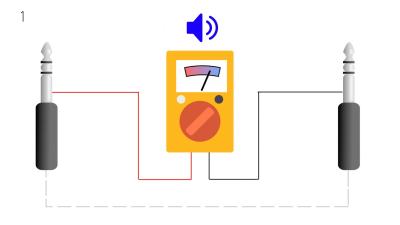

A continuación se procede a identificar cada cable, a que pad corresponde, y medir continuidad, por si en el proceso ha habido alguna rotura de cable que no vemos (este paso es mejor ir haciéndolo a medida que van metiéndose los cables). Para ello, usamos un medidor de continuidad (por ejemplo, un polímetro), y vemos que cada unos de los 3 contactos (2 hilos + tierra) tienen continuidad entre sí:

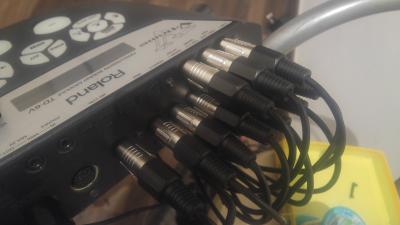

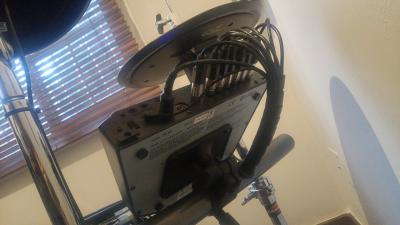

Aquí vemos todos los conectores soldados y colocados en su sitio:

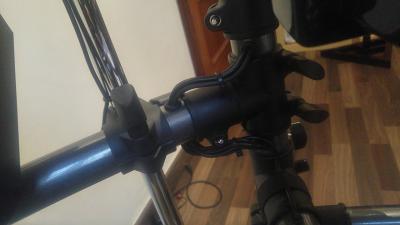

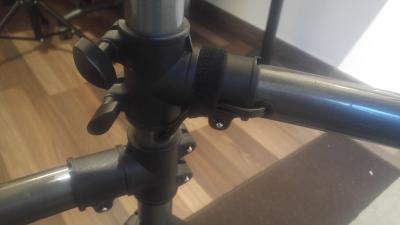

Por último ya solo quedan los retoques finales (colocar los pads, terminar de encajar los pasatubos de goma, recolocar la espiral de plástico del mazo de cables principal, reaprietes del rack, colocación de velcros y bridas en los lugares que uno quiera, etc).

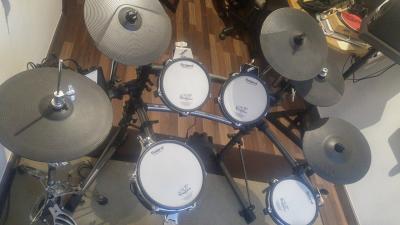

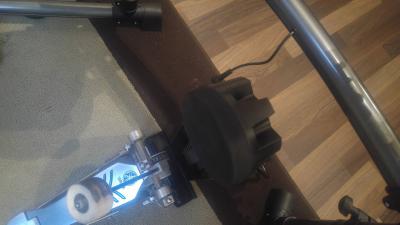

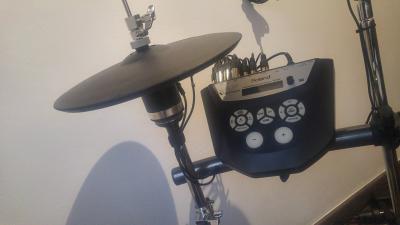

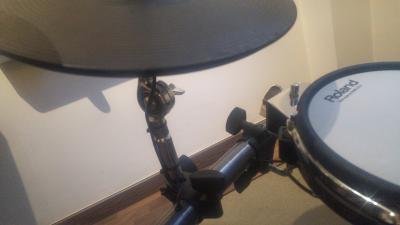

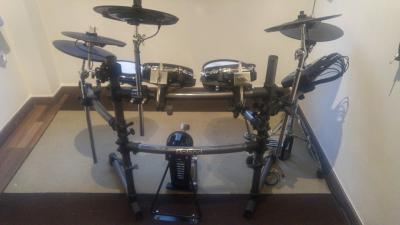

Aquí tenéis el resultado final:




Pues nada, espero que os pueda servir a los más atrevidos de ayuda, jejeje. Un saludo a todos!!!
