Lo hice sin caja, acabo de probar. Con una lamina doblada y pegada al plato y un tornillo para hacer contacto. El sistema funciona, sobre todo con las paradas de plato, pa eso va cojonudo. El problema esta en el golpe de borde, es poco sensible, aunq lo hice en plan superchapuza. Tb decir que lo hice con un plato stagg de plastico. Por lo que he visto todo el truquillo esta en la dureza de la lamina esa de dentro, yo la puse elastica y algo larga y al cimbrear a veces para el plato si tener que hacerlo porque hace un segundo contacto, pero al meterlo en un tubo como el creo q ya no le sera posible hacerlo
Platos Jmanword !!
En la imagen de los kits listos para instalar que he puesto (para el que no lo recuerde-> esta) El de la izda del todo es que lleva el piezo de la campana pegado en la caja, para que no se pierda, luego eso irá directamente pegado a la campana. El de la izquierda es el sistema trizona. Y lo que dices: que se ve una plaquita sobresaliendo por ahíthaliesin dijo:
He estado haciendo pruebas esta tarde. Y como decia monitus ahi dentro tiene q haber algo mas. El sistema funciona pero es muy poco fiable, pierde muchos golpes, demasiados, y no encuentro la manera de que vaya mejor.
Lo unico q puede ser es que el plato stagg sea demasiado rigido y no valga para ello.
Lo unico q puede ser es que el plato stagg sea demasiado rigido y no valga para ello.
La culpa es de la madre que me pario, que me hizo curioso y ya me come la mollera el saber como coño va eso ahi dentro... buf.
Ademas que si te fijas en las cajas q llevan 2 jacks dentro no le queda sitio para muchas coñas. O es problema de regulacion o algo raro raro raro. Ya probe a hacer un tubo igual q ese y me pasa igual que antes, suena cuando quiere y si lo ajusto mas suena mas veces pero a veces hace paradas.
Ademas que si te fijas en las cajas q llevan 2 jacks dentro no le queda sitio para muchas coñas. O es problema de regulacion o algo raro raro raro. Ya probe a hacer un tubo igual q ese y me pasa igual que antes, suena cuando quiere y si lo ajusto mas suena mas veces pero a veces hace paradas.
T
a ver a ver....................... MICRO SWITCH????

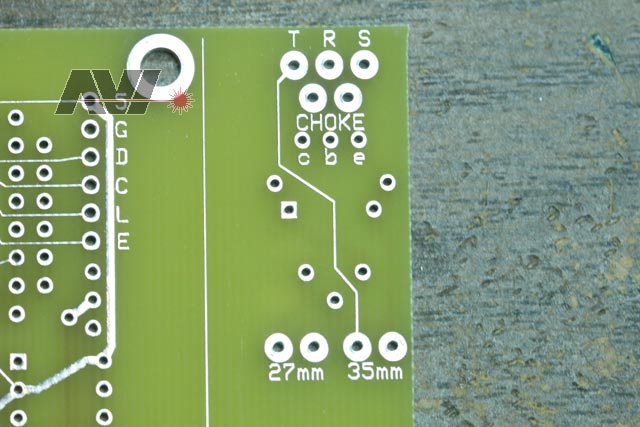

http://www.avionline.com/dzconttol/hh4.jpg
http://www.avionline.com/dzconttol/hh3.jpg
http://www.avionline.com/dzconttol/hh1.jpg
http://www.avionline.com/dzconttol/hh2.jpg
q me dicen......
Partes:
Here are the part numbers for www.digikey.com to build the circuit below:
http://www.avionline.com/dzconttol/hh4.jpg
http://www.avionline.com/dzconttol/hh3.jpg
http://www.avionline.com/dzconttol/hh1.jpg
http://www.avionline.com/dzconttol/hh2.jpg
q me dicen......
Partes:
Here are the part numbers for www.digikey.com to build the circuit below:
- 102-1127-ND -----(27mm Piezo)
- 102-1128-ND -----(35mm Piezo)
- 3386P-103-ND ----(10K Variable Resistor)
- 1N4148FS-ND -----(1N4148 Diode)
- 497-2598-ND -----(2N2222 NPN Transistor)
- P2.2MBBCT-ND ----(2.2 Meg Resistor)
- SC1123-ND -------(Female TRS Jack)
Ya se me habia pasado por la cabeza, pero con un microswitch de los de boton esos chiquitines, no se si dara resultado pero no creo q la deformacion del plato sea capaz de hacerlo aunq voy a a probar de todas formas.
Ese esquema debe de ser para un hihat
Usease esto
http://roleepolee.com/products/roleepolee/microswitch6167a.jpg
no lo usara el?
Ese esquema debe de ser para un hihat
Usease esto
http://roleepolee.com/products/roleepolee/microswitch6167a.jpg
no lo usara el?
T
thaliesin dijo:
lo saque del post del q supuestamente le habia dicho a jman como hacerlos... ahora el post ya no estan las fotos solo quedan esas fotos q las hizo otro en el mismo post.....
micro switch para mi es... tiene una palanquita y aca vemos una palanquita... estuve viendo el precio vale un microswitch 1,50€ medidas
20 x 10 x 6 mm (osea nada)... habria q armarlo y probarlo...
como ya dije antes aca no tengo ni para soldar donde vivo... esta todo de mis padres.........
saludos tino
Esos microswichs son muy grandes y tienen mucho recorrido en la palanca. La imagen que puse yo son los que se usan en electronica, por ejemplo en los bobotnes de algunos ratones y son mucho mas sensibles a la presion.
Quiza funcione no lo se, al menos daria un contacto mucho mas firme que el otro método
Quiza funcione no lo se, al menos daria un contacto mucho mas firme que el otro método
SEÑORES SEÑORAS NIÑOS Y NIÑAS.... EL MISTERIO HA SIDO RESUELTOOOOOOOOOOOO, no pierde ni un solo golpe, parada impecable, sonido de borde impecable
el dichoso corte de marras es para colocar bajo él el dichoso mini pulsador como el que puse en la imagen antes. va cañon cañon cañon y eso que lo hice con un tubo de hilo de coser pegado con un trozo de cinta de doble cara juas, en serio IMPRESIONANTE EL SISTEMA.
No os pongo un video porque no se oiría
el dichoso corte de marras es para colocar bajo él el dichoso mini pulsador como el que puse en la imagen antes. va cañon cañon cañon y eso que lo hice con un tubo de hilo de coser pegado con un trozo de cinta de doble cara juas, en serio IMPRESIONANTE EL SISTEMA.No os pongo un video porque no se oiría
T
thaliesin dijo:SEÑORES SEÑORAS NIÑOS Y NIÑAS.... EL MISTERIO HA SIDO RESUELTOOOOOOOOOOOO, no pierde ni un solo golpe, parada impecable, sonido de borde impecable
No os pongo un video porque no se oiría
Si pero... solo se para el plato cuando tocas eso o no?....
T
thaliesin dijo:
No podrias hacer un esquema? o todavia lo vas a mejorar y mostrar?
Donde sacaste el botoncito ese? donde lo compraste? jejjeeje
.......Es piezo/piezo el plato entonces? porq voy a comprarme un alesis trigger io........ jejejej..... y seguramente algunos platos acusticos.......
Saludos.
Tinaso por ahora aun estoy de pruebas. El sistema funciona y muy bien pero esta montado de manera provisional chapucera, tengo que fabricar toda la carcasa y hacer un cableado decente. El sistema no es piezo piezo, es piezo-switch. El piezo se conecta entre la punta del jack y la masa, y el switch entre el anillo y la masa, no hay mas.
Ahi va un videitoooo, video cutre y sonido ams cutre aun que esta hecho con el movil, pero se ve como va
http://es.youtube.com/watch?v=Y2FNu2JrtsM
Ahi va un videitoooo, video cutre y sonido ams cutre aun que esta hecho con el movil, pero se ve como va
http://es.youtube.com/watch?v=Y2FNu2JrtsM
T
thaliesin dijo:Tinaso por ahora aun estoy de pruebas. El sistema funciona y muy bien pero esta montado de manera provisional chapucera, tengo que fabricar toda la carcasa y hacer un cableado decente. El sistema no es piezo piezo, es piezo-switch. El piezo se conecta entre la punta del jack y la masa, y el switch entre el anillo y la masa, no hay mas.
Ahi va un videitoooo, video cutre y sonido ams cutre aun que esta hecho con el movil, pero se ve como va
http://es.youtube.com/watch?v=Y2FNu2JrtsM
Parece funcionar muy bien!!!!!!! felicidades........ sos un maquina. Donde compraste ese botoncito? como se llama?
off:
pero el alesis trigger IO solo tiene entradas piezo/piezo no? una piezo/switch creo nomas (4ta)...... me parace raro porq entonces los Smartriggers son piezo/piezo no? porq los RET percussion tienen todos Smartriggers y son chocables y eso. Sabes?
Saludos, sos un maquina!!!
Tino
Pues no se como va el alesis IO, segun tengo entendido la amyoria de platos son piezo-switch. Mi módulo es yamaha y TODAS las entradas son piezo-switch menos una que es piezo piezo.
Edito: El botoncito es un microswitch de los que se usan para soldarlos en las placas de circuito impreso. Yo ese lo quite del boton de un touchpad de un portatil que tengo averiado para piezas
Edito: El botoncito es un microswitch de los que se usan para soldarlos en las placas de circuito impreso. Yo ese lo quite del boton de un touchpad de un portatil que tengo averiado para piezas
Thaliesin cómo mola!!!!!!!!!!!!!!!!!!
Ya nos estás diciendo cómo funciona el tema. Lo más importante es: para qué usa jman el dichoso tubo con el corte ese raro? y el tornillo del borde? (porque si hay que taladrar el plato será porque es imprescindible) ¿qué papel tiene en todo esto la placa que vimos en las fotos de jman? tio estoy reconcomiéndome de la impaciencia por saber, arggggg!!
Podrías subir una foto de tu rudimentario sistema y explicar con más detalle cuál es el secreto del puto jman de los güebs?
Qué bueno què bueno! qué crack
Ya nos estás diciendo cómo funciona el tema. Lo más importante es: para qué usa jman el dichoso tubo con el corte ese raro? y el tornillo del borde? (porque si hay que taladrar el plato será porque es imprescindible) ¿qué papel tiene en todo esto la placa que vimos en las fotos de jman? tio estoy reconcomiéndome de la impaciencia por saber, arggggg!!
Podrías subir una foto de tu rudimentario sistema y explicar con más detalle cuál es el secreto del puto jman de los güebs?
Qué bueno què bueno! qué crack
T
Monitus dijo:Thaliesin cómo mola!!!!!!!!!!!!!!!!!!
Ya nos estás diciendo cómo funciona el tema. Lo más importante es: para qué usa jman el dichoso tubo con el corte ese raro? y el tornillo del borde? (porque si hay que taladrar el plato será porque es imprescindible) ¿qué papel tiene en todo esto la placa que vimos en las fotos de jman? tio estoy reconcomiéndome de la impaciencia por saber, arggggg!!
Podrías subir una foto de tu rudimentario sistema y explicar con más detalle cuál es el secreto del puto jman de los güebs?
Qué bueno què bueno! qué crack
lo q lei donde le compras los platos al jman dice q para un plato de una zona no necesitas agujerear (3 veces, solo 2) el plato para platos duales y triples si 3 veces
bueno anuncio la creacion de la empresa chachi platos thaliesin SA, con el lema "no te lo cuento si no me pagas"
que nooooooooo que yo soy bueeeno.
Empiezo por el principio. La puñetera cajita es igual que en el sistema que teniamos hasta ahora, solo es para colocar el jack y conexiones.
La barrita que sale lo que hace es mantener una base firme que no vibra con el plato. No hay necesidad ninguna de agujerear el plato en principio, solo por seguridad, aunque la verdad es que es preferible agujerear a llenarlo de pegamento todo, los tornillos se tapan con la goma si se quiere luego, o se pueden usar tornillos con cabeza redonda que a penas se notan.
Sigo: El tubito esta en contacto en su largo con el plato, no en aire, y en la punta en ese corte raro se coloca un micro interruptor como el que puse hace algunos post (tiene unos 6 mm de tamaño) y a el se conecta el conector de borde y la masa, de manera que al pulsarlo cierre el contacto.
Encima del pulsador se coloca el dichoso tornillo que esta cerca del borde y con el se regula la separacion entre la punta del tornillo y el boton, la mejor configuracion que he probado es tocandolo sin pulsarlo, de manera que un golpe encima ya lo pulse. El boton solo se acciona si se le mete un castañazo encima, si petas en otro sitio solo vibra y no es suficiente para cerrar el contacto, por lo que no se producen falsos disparos.
Ale y ahora dadme besitos muah ah ah ah.
EDITO: La chapita creo yo que es para que el tornillo que es metalico no destroce el interruptor que es de plastico, eso siempre y cuando el de verdad use este sistema. Si no usa esto, la verdad es que va de puta madre igual xd
que nooooooooo que yo soy bueeeno.
Empiezo por el principio. La puñetera cajita es igual que en el sistema que teniamos hasta ahora, solo es para colocar el jack y conexiones.
La barrita que sale lo que hace es mantener una base firme que no vibra con el plato. No hay necesidad ninguna de agujerear el plato en principio, solo por seguridad, aunque la verdad es que es preferible agujerear a llenarlo de pegamento todo, los tornillos se tapan con la goma si se quiere luego, o se pueden usar tornillos con cabeza redonda que a penas se notan.
Sigo: El tubito esta en contacto en su largo con el plato, no en aire, y en la punta en ese corte raro se coloca un micro interruptor como el que puse hace algunos post (tiene unos 6 mm de tamaño) y a el se conecta el conector de borde y la masa, de manera que al pulsarlo cierre el contacto.
Encima del pulsador se coloca el dichoso tornillo que esta cerca del borde y con el se regula la separacion entre la punta del tornillo y el boton, la mejor configuracion que he probado es tocandolo sin pulsarlo, de manera que un golpe encima ya lo pulse. El boton solo se acciona si se le mete un castañazo encima, si petas en otro sitio solo vibra y no es suficiente para cerrar el contacto, por lo que no se producen falsos disparos.
Ale y ahora dadme besitos muah ah ah ah.
EDITO: La chapita creo yo que es para que el tornillo que es metalico no destroce el interruptor que es de plastico, eso siempre y cuando el de verdad use este sistema. Si no usa esto, la verdad es que va de puta madre igual xd
De todo lo que has dicho esto es lo único que no me ha gustado nada... Quiere decir eso que el borde no tiene sensibilidad alguna? con los platos de jman puedes hacer un crescendo en el borde (de flojo a fuerte) y te los pilla todos los golpes, no es necesario darle un castañazo. ¿Será que es con el otro interruptor de palanca que es más suave?thaliesin dijo:
fotillas:
1. todo montado, tubito de carton de hilo de coser relleno de corcho de vino tinto de la ribeira sacra, con un trozo de la chapa de un sujeta manteles delos chinos clavada y el micro interruptor detras. Aqui esta montado al reves porque me era mas facil. Luego el interruptor ira en el tubito en vez de pegado al plato
2. Detalle mas de cerca
3. Aqui lo deshice para que vierais el switch
Y si, es una chapuza del 15 pero funcionar funciona xd. Este fin de semana si puedo lo hare ya definitivo y ire sacando fotillas.
Gracias por todo lo que habeis ido aportando todos, sino no hubiera conseguido que funcionase. A ver si hacemos que batacas sea puntero en tecnologia de platos de electronica juas, ya veo a roland o yamaha copiando.
EDITO: monitus lo del castañazo me referia a que hay que golpear en la zona del borde, que al tocar en otro sitio no se dispara cuando no debe. La sensibilidad de la zona depende de la distacia que se deje al borde desde el switch entiendes? pues es donde el plato flexiona, a mas atras, mas arco y mas zona para que te hagas una idea, tal como esta con esa chapuza, lo dispara el simple peso de la baqueta al bajar
1. todo montado, tubito de carton de hilo de coser relleno de corcho de vino tinto de la ribeira sacra, con un trozo de la chapa de un sujeta manteles delos chinos clavada y el micro interruptor detras. Aqui esta montado al reves porque me era mas facil. Luego el interruptor ira en el tubito en vez de pegado al plato
2. Detalle mas de cerca
3. Aqui lo deshice para que vierais el switch
Y si, es una chapuza del 15 pero funcionar funciona xd. Este fin de semana si puedo lo hare ya definitivo y ire sacando fotillas.
Gracias por todo lo que habeis ido aportando todos, sino no hubiera conseguido que funcionase. A ver si hacemos que batacas sea puntero en tecnologia de platos de electronica juas, ya veo a roland o yamaha copiando.
EDITO: monitus lo del castañazo me referia a que hay que golpear en la zona del borde, que al tocar en otro sitio no se dispara cuando no debe. La sensibilidad de la zona depende de la distacia que se deje al borde desde el switch entiendes? pues es donde el plato flexiona, a mas atras, mas arco y mas zona
para que te hagas una idea, tal como esta con esa chapuza, lo dispara el simple peso de la baqueta al bajarHilos similares
