Conexion MIDI EMU0404 - TD3

Buenas.
Tengo instalada en el PC una tarjeta de sonido EMU 0404 pci como esta:

[ Imagen externa no disponible ]

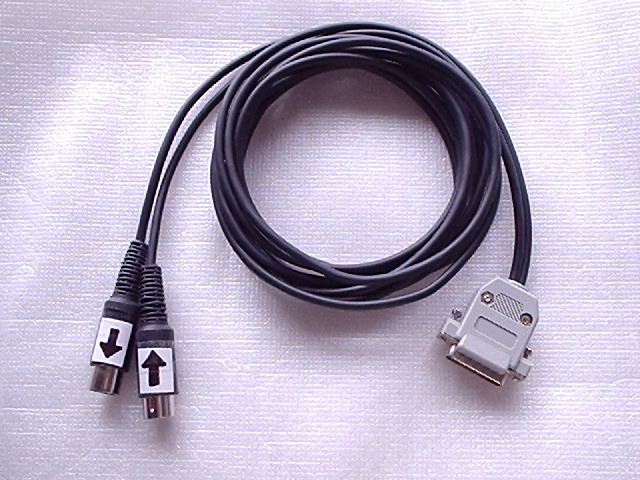

y tengo un cable MIDI parecido a este:



Es decir, por un lado dos conectores DIN de 5 pines y por el otro, el conector al puerto Joystick del ordenador. Mi duda es si puedo conectar este cable a la tarjeta de sonido, quitando los conectores digitales (los de la derecha de la foto), o si tengo que buscar un cable con dos conectores DIN por cada extremo.

Muchas gracias y un saludo.

Emu 0404

He conectado el Out del modulo al IN del cable y el IN al OUT del cable, He conectado el cable a la tarjeta de sonido y no se si funciona.
¿Hay algo que indique que la tarjeta tiene conectado un dispositivo MIDI?

pues si has instalado los drivers de la targeta en el mezcladordigital que viene en el cd te debe dar señal cuando toques, vamos yo tengo esa targeta y con las entradas jack me pasa eso

Nunxa escribió:

pues si has instalado los drivers de la targeta en el mezcladordigital que viene en el cd te debe dar señal cuando toques, vamos yo tengo esa targeta y con las entradas jack me pasa eso

Gracias por la respuesta.
Con las entradas jack no tengo ningun problema, la coña es cuando conecto via MIDI, porque el conector que tiene que ir a la tarjeta de sonido es como la de la foto y lo que he hecho es quitar de la tarjeta el conector que lleva los cables digitales (midi, spdif, optico) y ahí he conectado el cable midi y creo que la tarjeta no lo detecta. Probaré con un cable de los que tienen conectores DIN por los dos lados, aunque no se muy bien como va el IN y el OUT. Que follon!!!

el cable que muestras en la foto no te sirve, como bien has dicho es para conectar un dispositivo midi a una tarjeta con puerto de joistick/midi 16 pin (vamos las sound blasters de toda la vida). Tu necesitas un simple cable 5din en un extremo - 5din en el otro, y la forma de conexion es:
del OUT del modulo TD-3 al IN de la tarjeta de sonido y a volar.
Un saludo

jmfuster escribió:

el cable que muestras en la foto no te sirve, como bien has dicho es para conectar un dispositivo midi a una tarjeta con puerto de joistick/midi 16 pin (vamos las sound blasters de toda la vida). Tu necesitas un simple cable 5din en un extremo - 5din en el otro, y la forma de conexion es:
del OUT del modulo TD-3 al IN de la tarjeta de sonido y a volar.
Un saludo

Muchas gracias!!! Espero no haberme cargado la tarjeta al conectarlo de la otra manera.
Otra pregunta:
Con esta tarjeta es posible usar a la vez las entradas analógicas y digitales? Podria conectar el modulo por la entrada MIDI y una guitarra por la entrada analógica? ¿Podria hacer esto?

[ Imagen externa no disponible ]

Saludos :u:

Puedes hacerlo perfectamente,el midi y el audio pueden funcionar de forma simultanea, de echo si quieres aprovechar los sonidos del modulo roland TD-3 con una pista midi ya grabada (es decir sin tocar tu la bateria en ese momento) debes conectar, el MIDI OUT de la tarjeta de sonido en el MIDI IN de modulo TD-3 y llevar las salidas analógicas L/R del modulo las entradas analógicas L/R de la tarjeta de sonido, de esta forma cuando le des al play en el secuenciador (programa Audio/midi que uses bien sea cubase, nuendo, sonar, etc..) reproduciras la pista midi ya grabada con anterioridad y esas notas midi seran enviadas al modulo de sonido TD-3 via midi, y dicho modulo te devolverá por su salida analógica audio que entrará en por la entrada analógica de la tarjeta y se grabará en una pista de audio que tu hallas elegido y ruteado en el secuenciador.

Otra forma es ahorrarte toda esta movida y usar los sonidos de un sampler software (como el EZ drummer) y de este modo las notas midi que genera la bateria disparan los sonidos de un programa(bateria virtual como el ez drummer)l integrado en el secuenciador. Asi dejas las entradas analógicas de la tarjeta libres para grabar una guitarra o lo que tu quieras.
Espero haberme explicado mas o menos porque la parrafada se las trae
Un saludo

Mas claro imposible. Voy a buscar el cable que me falta.
Muchisimas gracias!!! :bien:
