Quien la sigue.... La consigue

S
Sugus
Buenas.

Por fin tengo sensibilidad en el 90% del area del parche y con muy buena respuesta el redoble, tanto
suave como mas cañero. :ok:

Me ha costado conseguirlio.... Despues de un sin fin de pruebas con todo tipo de conos, piezos y soportes
al final, y en mi caso, ha sido la manera de colocar el piezo y la calidad del mismo.
Si si, no todos los piezos son iguales no solo en diametro si no entre los del mismo diametro he tenido
que ir de uno en uno hasta dar con los que tenian la respuesta correcta. Esta claro que a 20 centimos y fabricados en china no todo podia ser tirar cohetes.....

Me encantaria poder mandaros alguna foto y algun esquema, pero no se porque no tengo la opcion de subir fotos. Parece que es cosa del administrador creo.... Me dan permiso plis?8-[

Tambien os enseñare como hago los conos. Me quedan muy muy decentes ( parecen comprados ) y
es una tecnica realmente muy sencilla. Como si estuvieran torneados pero sin torno ;)

Bueno gente, gracias a todos por vuestros posts y sera un placer compartir con vosotros mis progresos.

Salu2

L
LoRaX
Edito y posteo las fotos del proceso llevado a cabo por el maestro Sugus.

Nota: (Te las he enfocado un poco neno, espero que no te importe. La última está en formato link ya que no puedo postear más fotos dentro del post.)

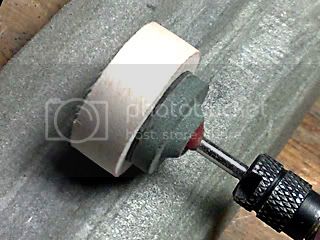

A punto de tornear

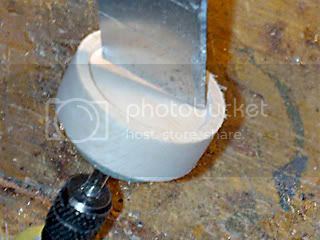

Torneado


Vaciado para Piezo

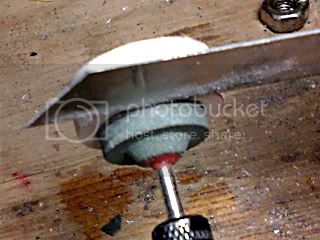

Despegado con cutter

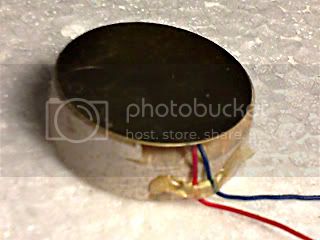

Piezo pegado y cables

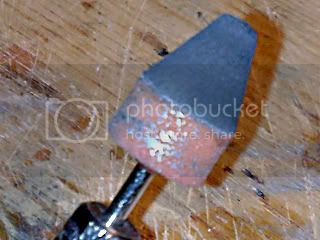

Cono Espuma Torneado


Listo para montaje final
http://i7.photobucket.com/albums/y275/xarol/Millenium/listoparamontajefinal.jpg

E
equist
LoRax por si te sirve de algo, cuando me hice los bricotoms y caja, tal cual indican en este foro, no me funcionó nada bien ninguno. Despues de muchas pruebas, lo solucioné poniendo el piezo que va debajo del cono al revés de como indican. A partir de ahi, unos ajustes al modulo y todo cojonudo.

sugus comentas que cambiaste la colocacion del piezo. Puedes decirnos como hiciste?

L
LoRaX
Gracias equist, en cuanto me ponga a tunear el tema de los parches de malla le hecho un ojo a esos tutoriales ;)

Un saludo !

S
Sugus
Mas vale una imagen que mil palabras..... Pero como no me dejan subir fotos.......

Intentare explicarlo....

El piezo lo pongo tambien al reves, es decir, la parte sensible es la de la chapa dorada, y ahi es donde pa pegado el piezo con cinta de doble cara pero finita si puede ser. Y eso se consigue cambiando la polaridad al soldar los cables al piezo.

Luego el piezo lo pego al soporte del mismo con superglue pero solo por los bordes del piezo, y ahi esta el truco.... Se trata de que el piezo quede sujeto al soporte solo por la parte mas extrema de la chapa dorada. Ejemplo. Imaginate que lo pegas a un tapon de botella por la parte del canto del tapon. Es decir, que te quedaria el piezo como flotando.... Se entiende?

Esto lo descubri haciendo pruebas.... Si pegaba el piezo a una superficie plana con cinta de doble cara, era como que solo daba sonido por una zona muy pequeña del piezo y era poco sensible, y sin embargo si sujetaba el piezo entre dos dedos y por el filo del mismo, ( como cuando coges un cd para que no se manche ) entonces tenia una sensibilidad y una respuesta al 100%
Osea, que cuanto mas al aire estaba el piezo mejor, asi que me hice un soporte de manera que el piezo quedara lo mas flotante posible.

Espero que hayais pillado por donde van los tiros....

Tambien me ha pasado que hay piezos que tienen respuestas distintas incluso con el mismo soporte y el mismo cono, asi que ayer me fui a comprar piezos a saco y me pille 10 de golpe para tener de sobras...

A ver si de una vez me dan permiso para subir fotos y puedo ilustrar lo que explico..... Hay que pedirselo al administrador o como va el tema este? Menudo rollo no? Ni que fueramos crios sin criterio y fueramos a colgar fotos guarras. Para eso ya hay foros dedicados al tema no?

Ala pues, ya me direis a ver que tal os va. ;)

Salu2

E
equist
El piezo lo pongo tambien al reves, es decir, la parte sensible es la de la chapa dorada, y ahi es donde pa pegado el piezo con cinta de doble cara pero finita si puede ser. Y eso se consigue cambiando la polaridad al soldar los cables al piezo.

Luego el piezo lo pego al soporte del mismo con superglue pero solo por los bordes del piezo, y ahi esta el truco.... Se trata de que el piezo quede sujeto al soporte solo por la parte mas extrema de la chapa dorada. Ejemplo. Imaginate que lo pegas a un tapon de botella por la parte del canto del tapon. Es decir, que te quedaria el piezo como flotando.... Se entiende?
Haz clic para expandir...

Lo que no entiendo es lo de cambiar la polaridad. No le veo relacion con colocar el piezo al reves. Para soldar los cables yo me guié por este link http://edrum.for.free.fr/static/pictures/MBrolandwiring.gif Luego, simplemente coloqué el piezo con la ceramica hacia abajo.

Esto lo descubri haciendo pruebas.... Si pegaba el piezo a una superficie plana con cinta de doble cara, era como que solo daba sonido por una zona muy pequeña del piezo y era poco sensible, y sin embargo si sujetaba el piezo entre dos dedos y por el filo del mismo, ( como cuando coges un cd para que no se manche ) entonces tenia una sensibilidad y una respuesta al 100%
Osea, que cuanto mas al aire estaba el piezo mejor, asi que me hice un soporte de manera que el piezo quedara lo mas flotante posible.
Haz clic para expandir...

eso no se me ocurrió. Pero seguro que cambia el comportamiento del piezo. Yo puse en este orden: barra soporte aluminio - 1 capa cinta doblecara cubriendo solo la ceramica- piezo con la ceramica hacia abajo - 1 capa cinta doblecara cubriendo todo el piezo - cono.

Tambien me ha pasado que hay piezos que tienen respuestas distintas incluso con el mismo soporte y el mismo cono, asi que ayer me fui a comprar piezos a saco y me pille 10 de golpe para tener de sobras...?
Haz clic para expandir...

yo compré piezos ariston y sin problema.

Sugus dijo:
A ver si de una vez me dan permiso para subir fotos y puedo ilustrar lo que explico..... Hay que pedirselo al administrador o como va el tema este? Menudo rollo no? Ni que fueramos crios sin criterio y fueramos a colgar fotos guarras. Para eso ya hay foros dedicados al tema no?
Haz clic para expandir...

ya, para poner links hay que tener no se cuantos mensajes y para entrar en algun apartado del foro lo mismo. Son normas establecidas del foro. Yo comparto otras historias en otros foros y no he visto estas limitaciones en ninguno, y tampoco les encuentro una logica (no dudo que alguien se la encontrara).

L
LoRaX
Neno, pásame las fotos a mi email y te las intento postear yo ;)

lorax(arroba)hotmail.punto.es

N
noekk
Tan solo una pregunta ,tienes el mismo volumen de sonido cuando golpeas en el centro que en el borde ?

salu2

S
Sugus
Buenaaaaaassssss.

Lo de la polaridad me refiero a que segun soldes positivo o negativo a la chapa o a la ceramica varia la sensibilidad en un lado u otro del piezo. La verdad es que nunca me he fijado a donde corresponde cada uno en el conector hacia el jack que va al modulo modulo, pero me da igual, los soldo en uno u otro hasta que me da la sensibilidad en la chapa dorada <img src="{SMILIES_PATH}/eusa_whistle.gif" alt=":-\"" title="Whistle" />( en algunas cosas soy muy poco aplicado, jejeje.... )

Este finde hare las fotos y se las paso al compañero para que las cuelgue ;) Gracias Lorax

Para los conos, pillo una mola pequeña de esas que vienen con los taladros pequeños de mano tipo dremmel, y le pongo un trozo de cinta doblecara en la cara plana de la mola. A la cinta de donle cara le pongo el cacho de material con el que quiero hacer el cono. Recorto los excesos con el cutter y ala, a darle caña al taladro. A partir de ahi, el taladro de mano se convierte en una especie de torno casero a lo amateur y le doy forma al cono pasandolo por lija gruesa al principio y luego mas fina. En cinco minutos te haces unos conos de lujo. :ok:

El soporte del piezo lo hago tambien como los conos, pero con un cacho de madera de balsa de la que se hacen los aviones. Al tornearlo me queda un disco del grosor que quiero, y en la cara donde va pegado el piezo le hago un vaciado de 2 o 3mm dejando solo un canto muy fino para pegar el piezo. Suena complicado pero en realidad con lo del torno casero amateur se hace en un plis y queda bastante decente.
Se hace relativamente deprisa y sale barato.

Bueno, a ver si os mando las fotos y lo vereis mas claro ;)

Salu2

S
synergy
fotooos fotoooss!!!:u:

dejadle poner a este señor unas foticos hombreeee


un saludete:ok:

Virfirjans
Virfirjans
sugus
¿como intentas subir las fotos?
¿Que error te da?

S
Sugus
El volumen efectivamente va aumentando a medida que me acerco al piezo :)

En cuanto a las fotos ya de entrada no me sale la opcion de adjuntar archivo en ningun sitio, y abajo de
todo me pone que no estoy autorizado a subir archivos.... Un coñazo oiga!!!!

Salu2

S
Sugus
Le mandare las fotos al colega y que las cuelgue el ;)

Me parece demasiado complicado el tema.... En otros foros que estoy desde hace tiempor es mucho mas sencillo y rapido...
En fin, cada barco tiene su capitan y sus normas.... Cada uno a lo suyo...

Salu2

L
LoRaX
Sugus dijo:
Este finde hare las fotos y se las paso al compañero para que las cuelgue ;) Gracias Lorax
Haz clic para expandir...

De nada neno, tu sólo envíamelas al email y ya te las posteo yo ;)

S
Sugus
Finde un poco liadillo <img src="{SMILIES_PATH}/eusa_whistle.gif" alt=":-\"" title="Whistle" /> Esta tarde hago las fotos y te las mando :ok:

Salu2

L
LoRaX
Fotos recibidas y posteadas en el segundo post (así quedan a continuación del post inicial)

Un saludo ;)

S
Sugus
Gracias Lorax por enrollarte :ok:

Si alguien tiene alguna duda que lo diga y ahi estare payudar... :)

He pasado de poner las fotos de como lo tengo puesto en los pads porque me parece que eso cada uno ya tiene su invento hecho. Pero si alguien quiere amplio la informacion....

Mis pads son de pvc y los aros son de la tribal original que me compre.....
Mis parches de mosquitera de fibra, alguno con burejo incluido y siguen funcionando.... jeje

Ah, las bellotas me las ahorre pillando en su lugar unas piezas de nylon para aviones que cumplen muy bien su cometido.... Me costaron 19 € 35 piezas de esas....

Bueno, pos eso, pa servir.....

Salu2

M
mariodoyle
piezas de nylon para aviones¿?¿?
quiero ver esooo!!!:baile:
Saludoss!

M
mariodoyle
juer pues es una idea cojonuda!
¿dónde se pueden pillar?
gracias!:ok:
Saludoss!

S
Sugus
El link que he puesto es el mismo de la tienda. Acabo de pillarme 12 piezas para hacerme dos pads mas...

Son gente muy seria y con el envio de tan solo 2,50 dollares me llegan los pedidos en una semana :ok:
Llevo mas de 3 años comprandoles :)

Te registras, haces el pedido y pagas por PayPal ( Es lo mas seguro ). No falla ;)

Salu2

M
mariodoyle
perfecto encima por paypal!!!
como en ebay...jeje
pues muchísimas gracias por el descubrimiento!!!
ahora a bricoconstruirme pads como un loco!!!
Saludosss!:baile:
